本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机生产发交流电动工作机组配电盘箱的帮助： 1、科学的平均分配电量。 2、省事对电路原理的开关操作的。 3、有较高的安全管理加固档次，能正确性的展现电线的导通感觉。

项目名称：656KW静音并网发交流电动冷库机组单机配电箱主要元件明细清单
供电源箱通常元器件申报单
序号顺序	明称	应用规格为	标准	用量	批发厂家
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	火力发调速电空气能调整器	HGM6110	只	1	众智
3	发电站机轉速把控器	C2002	只	1	孚创
4	直流24v电源24v电源电源模块	DC24V	只	1	众智
5	小款里边继电商	HH54P    DC24V	只	2	正泰
6	小型的中心继家用电器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

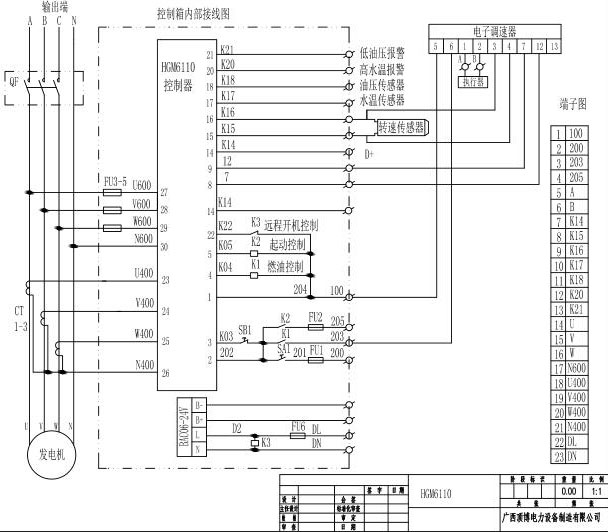

656KW广西顶博发电机组制造单机配电箱元件线路图
